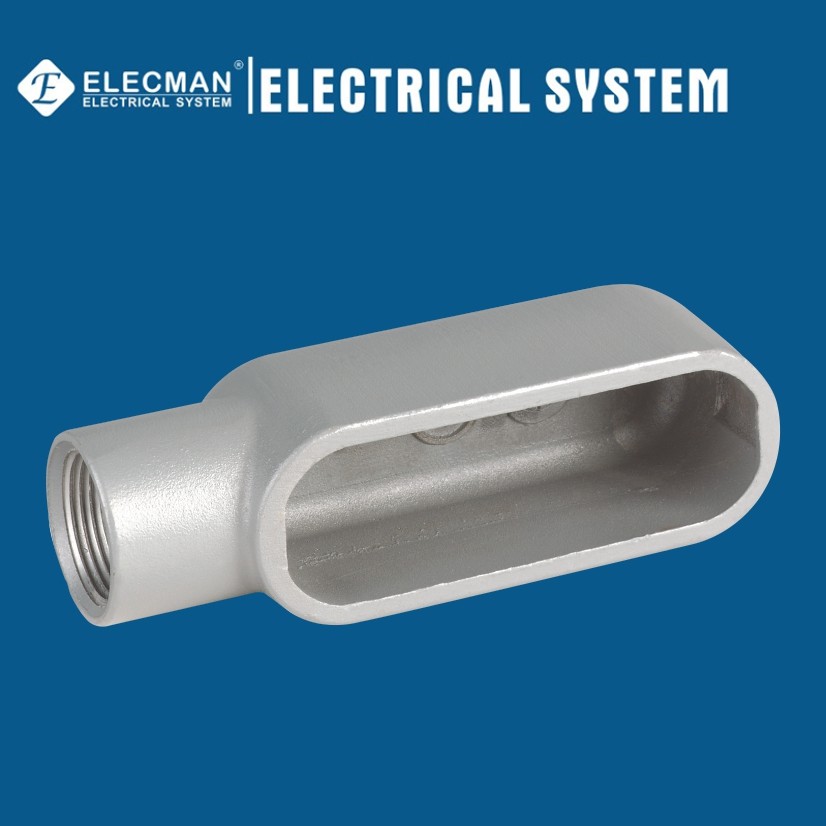

1/2» - tipo elettrico rigido forma 7 Gray Iron del corpo E dello sbocco del condotto di IMC di 1" Condulets

Il ® di ELECMAN forma 7 Gray Iron 1/2» - 1" corpo del condotto di IMC/Rigid ha infilato il tipo di E

Applicazioni

Il ® di ELECMAN forma 7 il ghisa grigio 1/2» - 1" corpi del condotto di IMC/Rigid ha infilato il tipo di E è fatto dalla costruzione del ghisa grigio, completa con un rivestimento placcato zinco per la durevolezza. Concedi a 1 modo l'accesso in-linea nel sistema del condotto. Formi 7 corpi del condotto si avvicinano al condotto nella dimensione per le installazioni ordinate e compatte. Molte forme e dimensioni sono disponibili per IMC o il condotto infilato rigido e una copertura integralmente gasketed comprime l'inventario dei clienti ed i costi della manodopera.

Caratteristiche

• Le boccole integrate liscie e arrotondate in hub proteggono l'isolamento di conduttore.
• Fili esattamente spillati e affusolati per i giunti stretti e rigidi e la continuità al suolo eccellente.
• I corpi del ghisa grigio con le coperture e la guarnizione fuse sono adatti ad uso nelle posizioni bagnate.
• La progettazione unica del coperchio a pressione permette la rimozione facile al tutto il tempo più tardo, senza danneggiare il corpo del condotto, la copertura è fissata con le clip, non viti.
• La progettazione posteriore piana fornisce il maggior contenuto cubico per cavo più facile che tira e più stanza per l'impionbatura, misura a livello e comodo contro le superfici piane per più installazione stabile.
• Le aperture regolari delle boccole e della copertura del hub proteggono l'isolamento di conduttore.
• Le aperture regolari del hub permettono unirsi facile del condotto.
• la copertura della Pan-testa avvita le clip sicure della copertura e fornisce la disposizione dei posti a sedere e la coppia di torsione superiori del cacciavite. Le viti e le clip della copertura sono prigioniere impedire la perdita.
• Dimensione del hub (pollici), di carrozzeria, dati di conformità, numero massimo del cavo/dimensione e cilindrata modellate nel corpo.

Certificazioni e conformità

ELECMAN® formano 7 corpi del condotto del ghisa grigio IMC/Rigid hanno infilato il tipo di E sono prodotti alle seguenti specifiche:

• UL 514A standard
• Fed.Spec. W-C-586D
• NEMA: FB-1

Dati di specificazione

ELECMAN fornisce gli enti a grandezza naturale del condotto del ferro IMC/Rigid di Gary della forma 7 ha infilato il tipo di E.

Tipo del corpo E del condotto della FORMA 7 (tipo infilato)
Gray Iron
	CAT #	Dimensione commerciale	A tenue	B tenue	C tenue
	GE050	1/2»	4,563	3,131	1,438
	GE075	3/4"	5,188	1,500	1,688
	GE100	1"	6,063	1,750	1,875

Informazioni d'imballaggio

L'imballaggio è l'imballaggio così importante e buon può aiutare i clienti a migliorare l'immagine di marca, buon imballaggio anche può aiutare può aiutare i clienti ad immagazzinare bene i prodotti per tempo maggiore. Per l'imballaggio interno, usi i piccoli contenitori di cartone o il sacchetto di plastica autosigillante, per l'imballaggio esterno, cartone ondulato di buona qualità di uso. ELECMAN può seguire tutto il requisito dei clienti.

Più specifiche

ELECMAN fornisce la più specificazione ed il tipo corpi del condotto del ghisa grigio IMC/Rigid della forma 7 ha infilato il tipo.

Tipo della libbra del corpo del condotto della FORMA 7 (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GLB050	1/2»	4,500	1,313	2,188	Gray Iron Libbra di tipo Collegamento infilato
GLB075	3/4"	5,500	1,500	2,500
GLB100	1"	6,438	1,750	2,813
GLB125	1-1/4»	6,563	2,188	3,375
GLB150	1-1/2»	7,125	2,438	3,625
GLB200	2"	8,125	3,000	4,375
GLB250	2-1/2»	10,500	4,250	5,313
GLB300	3"	10,625	4,250	6,063
GLB325	3-1/2»	12,625	5,188	6,563
GLB400	4"	12,625	5,188	7,000
Tipo del corpo LL del condotto della FORMA 7 (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GLL050	1/2»	4,563	2,125	1,438	Gray Iron Tipo di LL Collegamento infilato
GLL075	3/4"	5,125	2,375	1,688
GLL100	1"	6,063	2,688	1,875
GLL125	1-1/4»	6,563	3,188	2,375
GLL150	1-1/2»	7,125	3,500	2,625
GLL200	2"	8,125	4,125	3,250
FORMI un corpo che di 7 condotti la LR scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GLR050	1/2»	4,563	2,125	1,438	Gray Iron Tipo della LR Collegamento infilato
GLR075	3/4"	5,125	2,375	1,688
GLR100	1"	6,063	2,688	1,875
GLR125	1-1/4»	6,500	3,125	2,250
GLR150	1-1/2»	7,188	3,500	2,500
GLR200	2"	8,188	4,063	3,250
Tipo C del corpo del condotto della FORMA 7 (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GC050	1/2»	5,313	1,313	1,375	Gray Iron Tipo C Collegamento infilato
GC075	3/4"	6,000	1,563	1,688
GC100	1"	7,000	1,750	1,875
GC125	1-1/4»	7,625	2,188	2,375
GC150	1-1/2»	8,818	2,438	2,625
GC200	2"	9,250	3,000	3,250
GC250	2-1/2»	12,188	4,188	3,625
GC300	3"	12,188	4,187	4,438
Il corpo T del condotto della FORMA 7 scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GT050	1/2»	5,500	2,250	1,875	Gray Iron Tipo di T Collegamento infilato
GT075	3/4"	6,125	2,438	2,125
GT100	1"	7,063	2,750	2,313
GT125	1-1/4»	7,625	3,188	2,375
GT150	1-1/2»	8,188	3,500	3,500
GT200	2"	9,250	4,125	4,125
GT250	2-1/2»	12,000	5,750	5,750
GT300	3"	12,188	5,875	5,875
GT325	3-1/2»	14,250	6,813	6,813
GT400	4"	14,250	6,813	6,813
La TB del corpo del condotto della FORMA 7 scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GTB050	1/2»	5,500	1,313	2,750	Gray Iron Tipo di TB Collegamento infilato
GTB075	3/4"	6,125	1,562	3,063
GTB100	1"	7,063	1,750	3,250
GTB125	1-1/4»	7,625	2,188	2,438
GTB150	1-1/2»	8,188	2,428	2,625
GTB200	2"	9,250	3,000	2,250
Il corpo del condotto della FORMA 7 X scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GX050	1/2»	5,500	3,063	1,875	Gray Iron Tipo di X Collegamento infilato
GX075	3/4"	6,250	3,250	2,188
GX100	1"	7,063	3,688	2,313
GX125	1-1/4»	7,625	4,188	2,375
GX150	1-1/2»	8,188	4,563	2,625
GX200	2"	9,250	5,188	3,250
Il corpo E del condotto della FORMA 7 scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
GE050	1/2»	4,563	3,131	1,438	Gray Iron Tipo di E Collegamento infilato
GE075	3/4"	5,188	1,500	1,688
GE100	1"	6,063	1,750	1,875
