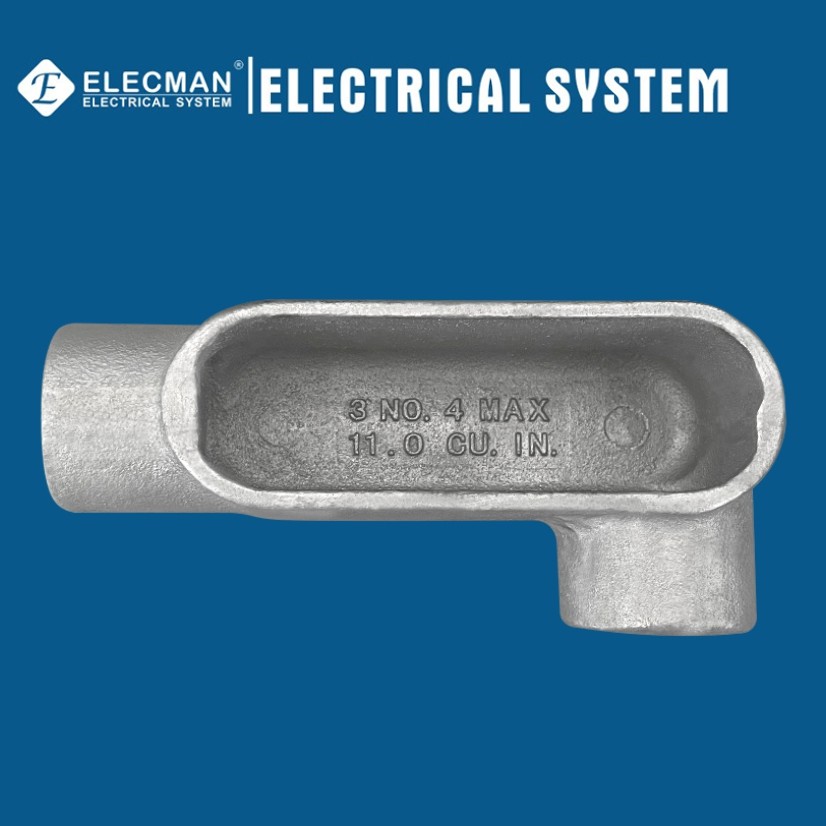

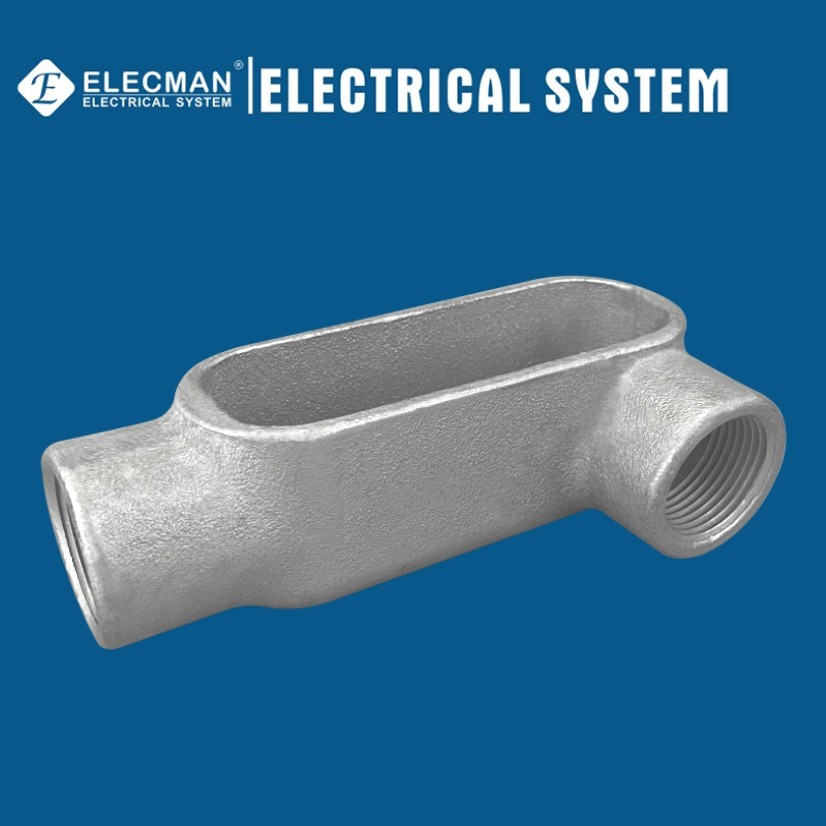

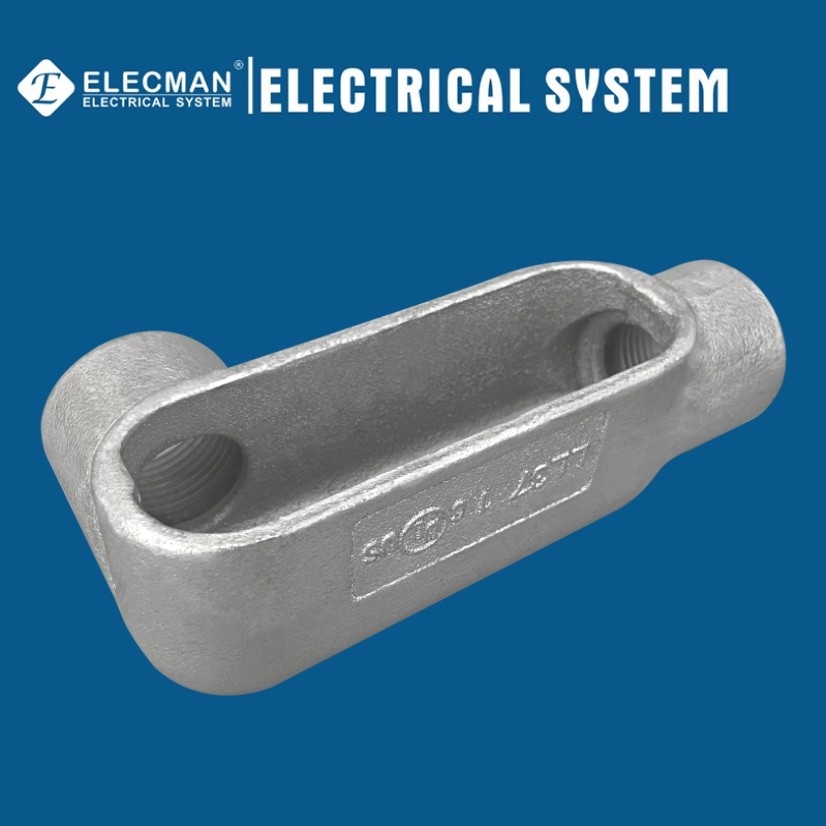

IMC ente infilato rigido Gray Iron del condotto di Condulet della forma 7 di LL 1/2» - 2"

ELECMAN ® Forma 7 Ghisa grigia 1/2" - 2" IMC/Corpo condotto rigido filettato Tipo LL

Applicazioni

ELECMAN ® Form 7 ghisa grigia 1/2" - 2" IMC/Corpi passacavi rigidi filettati tipo LL, l'ingresso è allineato con l'accesso e l'uscita è a sinistra.È possibile utilizzare questo tipo di corpo del tubo protettivo per una curva a 90 gradi nel tratto del tubo protettivo.Il corpo del condotto contiene due mozzi del condotto, con guarnizioni rimovibili per un facile accesso ai cavi.

Caratteristiche

• Le boccole integrali lisce e arrotondate nei mozzi proteggono l'isolamento del conduttore.
• Filettature rastremate con precisione per giunzioni strette e rigide e un'eccellente continuità del terreno.
• I corpi in ghisa grigia con coperchi in fusione e guarnizione sono adatti per l'uso in ambienti umidi.
• L'esclusivo design del coperchio a clip consente una facile rimozione in qualsiasi momento, senza danneggiare il corpo del condotto, il coperchio è fissato con clip, non viti.
• Il design con retro piatto offre un maggiore contenuto cubico per una più facile trazione del filo e più spazio per la giunzione, si adatta a filo e aderente a superfici piane per un'installazione più stabile.
• Le boccole lisce del mozzo e le aperture del coperchio proteggono l'isolamento del conduttore.
• Le aperture lisce del mozzo consentono una facile giunzione del condotto.
• Le viti del coperchio a testa bombata fissano i fermagli del coperchio e forniscono una sede e una coppia del cacciavite superiori.Le viti e le clip del coperchio sono imperdibili per evitare perdite.
• Dimensioni del mozzo (pollici), stile del corpo, dati di conformità, numero/dimensione massima di cavi e cilindrata stampata nel corpo.

Certificazioni e Conformità

ELECMAN® Forma 7 in ghisa grigia IMC/I corpi guaina rigida filettati tipo LL sono prodotti secondo le seguenti specifiche:

• Norma UL 514A
• Fed.Spec.WC-586D
• NEMA:FB-1

Dati di specifica

ELECMAN fornisce corpi di tubi rigidi IMC/rigidi in ghisa forma 7 a grandezza naturale filettati tipo LL.

FORM 7 Conduit Body Tipo LL (tipo filettato)
Ferro grigio
	GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C
	GLL050	1/2"	4.563	2.125	1.438
	GLL075	3/4"	5.125	2.375	1.688
	GLL100	1"	6.063	2.688	1.875
	GLL125	1-1/4"	6.563	3.188	2.375
	GLL150	1-1/2"	7.125	3.500	2.625
	GLL200	2"	8.125	4.125	3.250

Informazioni sull'imballaggio

L'imballaggio è così importante, un buon imballaggio può aiutare i clienti a migliorare l'immagine del marchio, un buon imballaggio può anche aiutare i clienti a conservare bene i prodotti per un tempo più lungo.Per l'imballo interno utilizzare piccole scatole di cartone o sacchetti di plastica autosigillanti, per l'imballo esterno utilizzare cartone ondulato di buona qualità.ELECMAN è in grado di seguire qualsiasi esigenza dei clienti.

Più specifiche

ELECMAN fornisce più specifiche e tipo forma 7 corpi in ghisa grigia IMC/conduit rigido tipo filettato.

FORM 7 Conduit Body LB Type (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GLB050	1/2"	4.500	1.313	2.188	Ferro grigio Tipo LB Connessione filettata
GLB075	3/4"	5.500	1.500	2.500
GLB100	1"	6.438	1.750	2.813
GLB125	1-1/4"	6.563	2.188	3.375
GLB150	1-1/2"	7.125	2.438	3.625
GLB200	2"	8.125	3.000	4.375
GLB250	2-1/2"	10.500	4.250	5.313
GLB300	3"	10.625	4.250	6.063
GLB325	3-1/2"	12.625	5.188	6.563
GLB400	4"	12.625	5.188	7.000
FORM 7 Conduit Body Tipo LL (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GLL050	1/2"	4.563	2.125	1.438	Ferro grigio Tipo L.L Connessione filettata
GLL075	3/4"	5.125	2.375	1.688
GLL100	1"	6.063	2.688	1.875
GLL125	1-1/4"	6.563	3.188	2.375
GLL150	1-1/2"	7.125	3.500	2.625
GLL200	2"	8.125	4.125	3.250
FORM 7 Conduit Body Tipo LR (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GLR050	1/2"	4.563	2.125	1.438	Ferro grigio Tipo L.R Connessione filettata
GLR075	3/4"	5.125	2.375	1.688
GLR100	1"	6.063	2.688	1.875
GLR125	1-1/4"	6.500	3.125	2.250
GLR150	1-1/2"	7.188	3.500	2.500
GLR200	2"	8.188	4.063	3.250
FORM 7 Conduit Body Tipo C (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GC050	1/2"	5.313	1.313	1.375	Ferro grigio Tipo C Connessione filettata
GC075	3/4"	6.000	1.563	1.688
CG100	1"	7.000	1.750	1.875
CG125	1-1/4"	7.625	2.188	2.375
CG150	1-1/2"	8.818	2.438	2.625
CG200	2"	9.250	3.000	3.250
CG250	2-1/2"	12.188	4.188	3.625
CG300	3"	12.188	4.187	4.438
FORM 7 Conduit Body Tipo T (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GT050	1/2"	5.500	2.250	1.875	Ferro grigio Tipo T Connessione filettata
GT075	3/4"	6.125	2.438	2.125
GT100	1"	7.063	2.750	2.313
GT125	1-1/4"	7.625	3.188	2.375
GT150	1-1/2"	8.188	3.500	3.500
GT200	2"	9.250	4.125	4.125
GT250	2-1/2"	12.000	5.750	5.750
GT300	3"	12.188	5.875	5.875
GT325	3-1/2"	14.250	6.813	6.813
GT400	4"	14.250	6.813	6.813
FORM 7 Conduit Body TB Type (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GTB050	1/2"	5.500	1.313	2.750	Ferro grigio Tipo di tubercolosi Connessione filettata
GTB075	3/4"	6.125	1.562	3.063
GTB100	1"	7.063	1.750	3.250
GTB125	1-1/4"	7.625	2.188	2.438
GTB150	1-1/2"	8.188	2.428	2.625
GTB200	2"	9.250	3.000	2.250
FORM 7 Conduit Body X Type (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GX050	1/2"	5.500	3.063	1.875	Ferro grigio Tipo X Connessione filettata
GX075	3/4"	6.250	3.250	2.188
GX100	1"	7.063	3.688	2.313
GX125	1-1/4"	7.625	4.188	2.375
GX150	1-1/2"	8.188	4.563	2.625
GX200	2"	9.250	5.188	3.250
FORM 7 Conduit Body E Type (tipo filettato)
GATTO #	Dimensione commerciale	Dim A	Dim B	Dim C	Descrizione	Immagini
GE050	1/2"	4.563	3.131	1.438	Ferro grigio Tipo e Connessione filettata
GE075	3/4"	5.188	1.500	1.688
GE100	1"	6.063	1.750	1.875
