| Luogo di origine: | La Cina |
|---|---|
| Marca: | ELECMAN |
| Numero di modello: | ES-450 |
| Quantità di ordine minimo: | 100 pc |
| Prezzo: | Negotiate |
| Imballaggi particolari: | Imballato in pacchi con la borsa tessuta |
| Tempi di consegna: | 30 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10000 pc/giorno |
| Materiale: | Acciaio (Q235) | Finitura superficia: | La PAGINA/HDG/PER ESEMPIO/polvere ha ricoperto/acciaio inossidabile normale/di alluminio/ |
|---|---|---|---|
| Tipo: | tipo normale | Dimensione: | 1-5/8» * 7/8" (41*22mm) |
| lunghezze standard: | 10" (3,05 m) & 20" (6,09 m) | Spessore: | 12 GA (2.6mm) |
| Evidenziare: | Canale elettrico del puntone di gi,Canale del puntone di gi 41 x 22,Canale d'acciaio del puntone di GI |
||

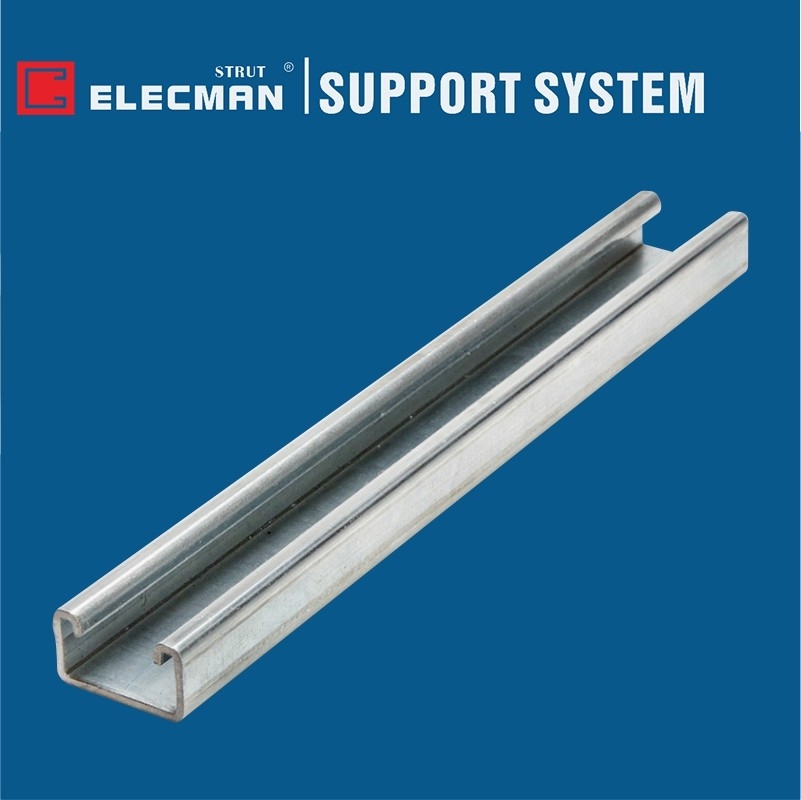

® 1-5/8 di ELECMAN» * 7/8" (41*22mm) ha galvanizzato il Manica d'acciaio ES-450 del puntone
Applicazioni
ELECMAN® 1-5/8» * 7/8" (41*22mm) ha galvanizzato il canale d'acciaio ES-450 del puntone è un sistema strutturale formato standardizzato utilizzato nella costruzione e nelle industrie elettriche per supporto strutturale leggero, spesso per collegamenti sostenenti, impianto idraulico, o le componenti meccaniche quali condizionamento d'aria o i sistemi di ventilazione.
Caratteristiche
Il vantaggio principale del canale del puntone nella costruzione è che ci sono molte opzioni disponibili per lunghezze rapidamente e facilmente di collegamento insieme ed altri oggetti al canale del puntone, facendo uso di vari fermi e bulloni puntone-specifici specializzati. Può essere montato molto rapidamente con gli strumenti minimi e soltanto il lavoro moderatamente preparato, che riduce significativamente i costi in molte applicazioni. Un'installazione del canale del puntone anche può essere modificata spesso o aggiungere-a relativamente facilmente se avuta bisogno di.
Dati di specificazione
ELECMAN fornisce 1-5/8 a grandezza naturale» * 7/8" (41*22mm) ha galvanizzato il canale d'acciaio ES-450 del puntone.
| Proprietà della sezione | 1-1 ASSE | 2-2 ASSE | ||||||
| Cat.# | WT/FT | AREA | IX | Sx | Rx | Iy | Sy | Relè |
| Libbre. | SQ.IN. | nel ⁴ | nel ³ | in | nel ⁴ | nel ³ | in | |
| ES-450 | 1,35 | 0,400 | 0,037 | 0,073 | 0,305 | 0,146 | 0,180 | 0,603 |
| Il fascio permissibile carica - la portata nei pollici | ||||||||||||
| Cat.# | SFORZO | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ES-450 | 1/240 | 600 | 480 | 400 | 340 | 300 | 240 | 200 | 170 | 150 | 130 | 120 |
| *** | 400 | 270 | 201 | 150 | 100 | 70 | 50 | 40 | 30 | 25 | ||
| CARICO STATICO 1.TOTAL nelle libbre. la linea 2.Upper è CARICO UNIFORME MASSIMO PERMESSO che crea una sollecitazione di flessione di 25000 PSI circa l'ascissa basata sullo stato SEMPLICE del FASCIO. la linea 3.Lower mostra il CARICO UNIFORME TOTALE che produce una deviazione del 1/240th della PORTATA (cioè: ½. Def. per 120" portata) valori 4.Multiply nella linea superiore da 0,5 per ottenere CARICO CONCENTRATO CONCENTRARE PERMISSIBILE ad uno sforzo di 25000 PSI. Deviazione da 0,8. Carico 5.* limitato dal taglio della saldatura di punto. 6.For ha perforato il canale, si riduce saldare i carichi limitati da 0,75 dovuto 4" gioco della saldatura. 7. carico del *** controllato dallo sforzo di progettazione di 25.000 PSI. |
||||||||||||
| Carichi di colonna permissibili - altezza non sostenuta della colonna nei pollici | ||||||||||||
| Cat.# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ES-450 | 5965 | 5390 | 4755 | 4100 | 3450 | 2305 | 1600 | *** | *** | *** | *** | |
|
1. I CARICHI di COLONNA sono carichi assiali permissibili applicati al centroide della sezione. I carichi applicati al fronte della scanalatura devono essere ridotti per l'eccentricità. 2. I CARICHI di COLONNA PERMISSIBILI indicati sono basati sopra una pratica d'organizzazione standard di fattore K=0.8 di lunghezza utile richiesta per la valutazione di altre circostanze. |
||||||||||||
Informazioni d'imballaggio
L'imballaggio è imballaggio così importante e buon può aiutare i clienti a migliorare l'immagine di marca, buon imballaggio anche può aiutare i clienti ad immagazzinare bene i prodotti per un tempo maggiore. I canali del puntone di ELECMAN® sono imballati solitamente in pacchi, piccoli pacchi o i grandi pacchi sono entrambi disponibili. ELECMAN può seguire tutti i requisiti d'imballaggio dei clienti.
