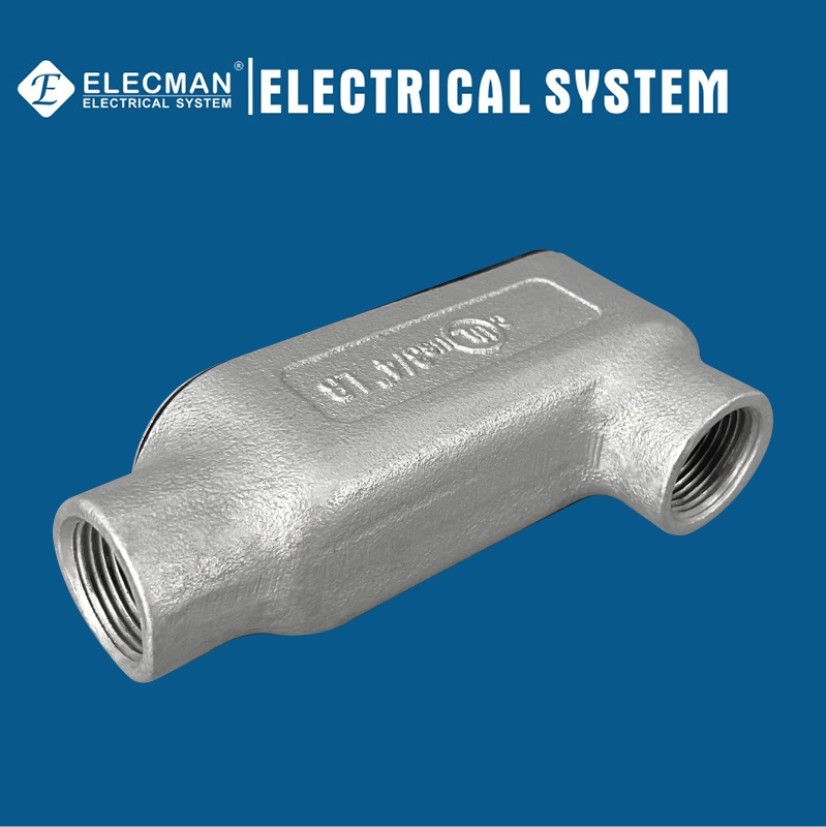

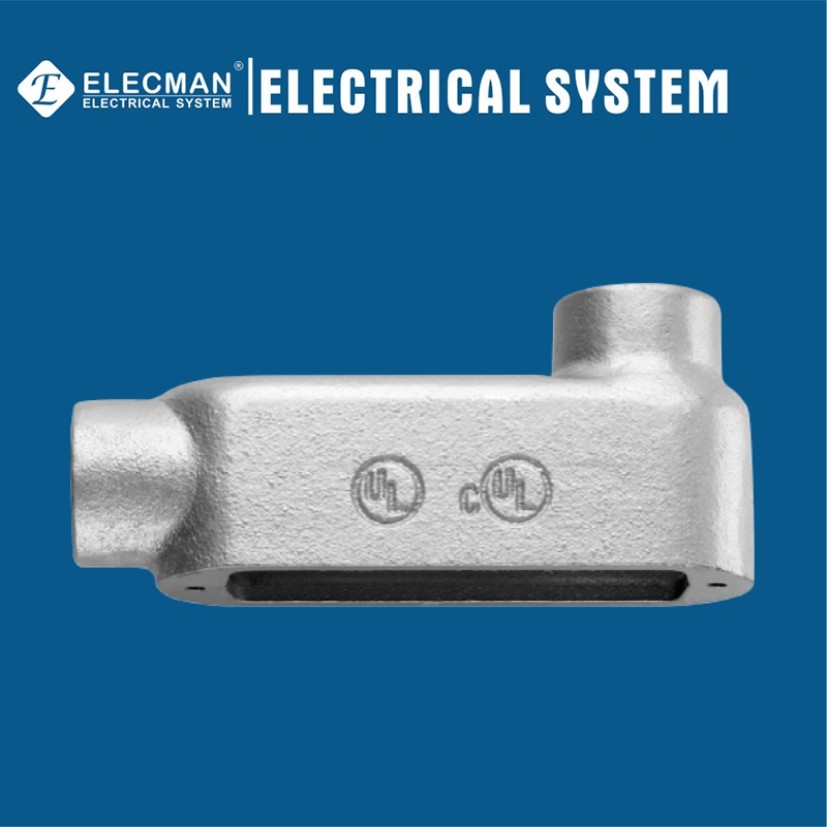

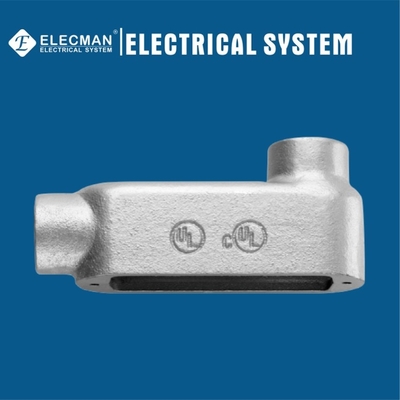

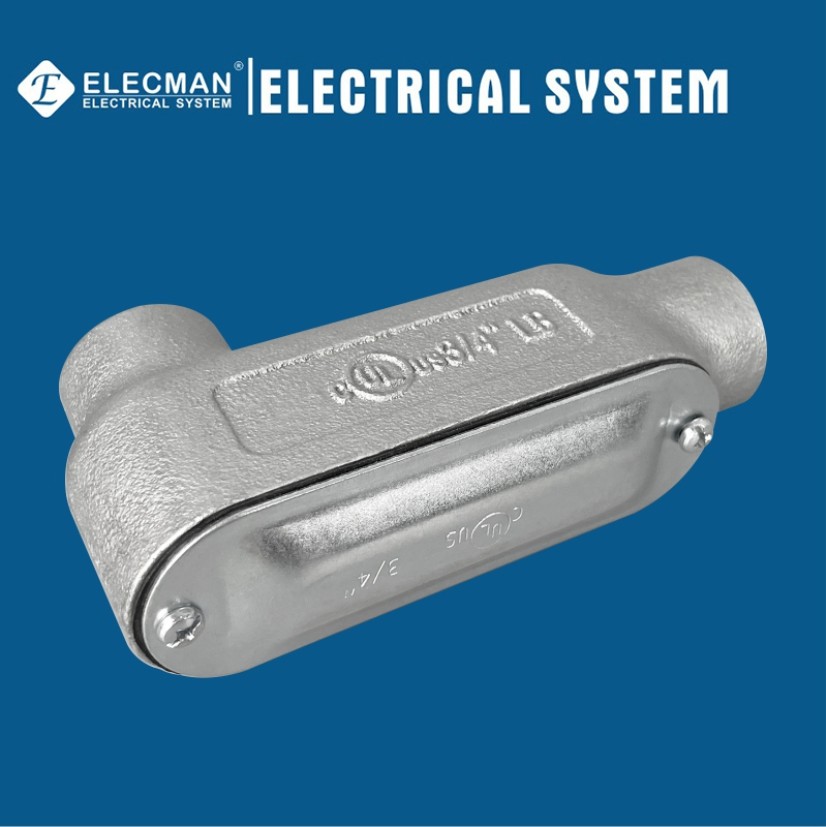

Gli enti rigidi Condulet del condotto della forma 5 della ghisa malleabile IMC hanno infilato il tipo 1/2" della libbra - 4"

Il ® di ELECMAN forma 5 infilati 1/2» - 4" corpo del condotto di IMC/Rigid ha infilato il tipo della libbra

Applicazioni

Il ® di ELECMAN forma 5 la ghisa malleabile 1/2» - 4" corpi del condotto di IMC/Rigid ha infilato il tipo della libbra è utilizzato nei sistemi del condotto a:

• Funga da sbocchi di tirata per i conduttori che sono installati.
• Fornisca le aperture per la fabbricazione le giunture e dei rubinetti in conduttori.
• Atto come montaggio degli sbocchi per le lampade ed i dispositivi dei collegamenti.
• Colleghi le sezioni del condotto.
• Fornisca i rubinetti per il condotto del ramo funziona.
• Faccia le curvature da 90 gradi nei funzionamenti del condotto.
• Provvedi ad accesso ai conduttori per il cambiamento di sistema di futuro e di manutenzione.

Caratteristiche

• Intercambiabile con i corpi del condotto della forma 35 di Appleton.
• Rulli incorporati su 11/4» a 4" C e corpi della libbra per facilitare trazione del cavo.
• Boccole integrate liscie ed arrotondate per protezione dell'isolamento del cavo
• Le guarnizioni solide del neoprene possono essere convertite per aprire il tipo estraendo la sezione concentrare perforata.
• Viti della copertura di acciaio inossidabile.
• Le coperture coperte con una cupola della lamiera di acciaio forniscono la cilindrata supplementare.
• La copertura integrata della guarnizione fornisce la valutazione del NEMA 4.

Certificazioni e conformità

ELECMAN® formano 5 corpi del condotto della ghisa malleabile IMC/Rigid hanno infilato il tipo della libbra sono prodotti alle seguenti specifiche:

• UL 514A standard
• Fed.Spec. W-C-586D
• NEMA: FB-1
• NEMA 4

Dati di specificazione

ELECMAN fornisce la forma a grandezza naturale 5 che i corpi del condotto della ghisa malleabile IMC/Rigid hanno infilato il tipo della libbra.

Corpi infilati del condotto della forma 5 - tipo della libbra
Ghisa malleabile
	CAT #	Dimensione commerciale	A tenue	B tenue	C tenue
	MLB050	1/2»	1-5/16»	4-11/16»	2-1/16»
	MLB075	3/4"	1-1/2»	5-3/8»	2-1/4»
	MLB100	1"	1-13/16»	6-3/16»	2-5/8»
	MLB125	1-1/4»	2-5/8»	8-1/8»	2-3/4»
	MLB150	1-1/2»	2-5/8»	8-1/8»	2-13/16»
	MLB200	2"	3-1/8»	10-1/2»	4-7/16»
	MLB250	2-1/2»	4-5/16»	13-7/8»	5-3/8»
	MLB300	3"	4-5/16»	13-7/8»	5-7/8»
	MLB325	3-1/2»	5-5/8»	16-1/4»	6-7/8»
	MLB400	4"	5-5/8»	16-5/8»	7-3/16»

Informazioni d'imballaggio

L'imballaggio è l'imballaggio così importante e buon può aiutare i clienti a migliorare l'immagine di marca, buon imballaggio anche può aiutare può aiutare i clienti ad immagazzinare bene i prodotti per tempo maggiore. Per l'imballaggio interno, usi i piccoli contenitori di cartone o il sacchetto di plastica autosigillante, per l'imballaggio esterno, cartone ondulato di buona qualità di uso. ELECMAN può seguire tutto il requisito dei clienti.

Più specifiche

ELECMAN fornisce la più specificazione ed il tipo corpi del condotto della ghisa malleabile IMC/Rigid della forma 5 ha infilato il tipo.

Il corpo libbra del condotto della FORMA 5 scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MLB050	1/2»	1-5/16»	4-11/16»	2-1/16»	Ghisa malleabile Libbra di tipo Collegamento infilato
MLB075	3/4"	1-1/2»	5-3/8»	2-1/4»
MLB100	1"	1-13/16»	6-3/16»	2-5/8»
MLB125	1-1/4»	2-5/8»	8-1/8»	2-3/4»
MLB150	1-1/2»	2-5/8»	8-1/8»	2-13/16»
MLB200	2"	3-1/8»	10-1/2»	4-7/16»
MLB250	2-1/2»	4-5/16»	13-7/8»	5-3/8»
MLB300	3"	4-5/16»	13-7/8»	5-7/8»
MLB325	3-1/2»	5-5/8»	16-1/4»	6-7/8»
MLB400	4"	5-5/8»	16-5/8»	7-3/16»
Il corpo LL del condotto della FORMA 5 scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MLL050	1/2»	2-1/16»	4-11/16»	1-3/8»	Ghisa malleabile Tipo di LL Collegamento infilato
MLL075	3/4"	2-1/4»	5-3/8»	1-11/16»
MLL100	1"	2-5/8»	6-3/16»	1-7/8»
MLL125	1-1/4»	2-3/4»	8-1/8»	2-3/4»
MLL150	1-1/2»	3-1/2»	8-1/8»	2-13/16»
MLL200	2"	4-1/8»	10-1/2»	3-5/16»
MLL250	2-1/2»	4-11/16»	13-5/8»	3-7/8»
MLL300	3"	5-7/8»	13-7/8»	4-3/4»
MLL325	3-1/2»	6-1/8»	16-1/4»	5-5/8»
MLL400	4"	6-15/16»	16-1/4»	5-5/8»
FORMI un corpo che di 5 condotti la LR scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MLR050	1/2»	2-1/16»	4-11/16»	1-3/8»	Ghisa malleabile Tipo della LR Collegamento infilato
MLR075	3/4"	2-1/4»	5-3/8»	1-11/16»
MLR100	1"	2-5/8»	6-3/16»	1-7/8»
MLR125	1-1/4»	2-3/4»	8-1/8»	2-3/4»
MLR150	1-1/2»	2-13/16»	8-1/8»	2-13/16»
MLR200	2"	4-7/16»	10-1/2»	3-5/16»
MLR250	2-1/2»	5-3/8»	13-5/8»	3-7/8»
MLR300	3"	5-7/8»	13-7/8»	4-3/4»
MLR325	3-1/2»	6-7/8»	16-1/4»	5-5/8»
MLR400	4"	7-3/16»	16-5/8»	5-5/8»
Tipo C del corpo del condotto della FORMA 5 (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MC050	1/2»	1-5/16»	5-3/8»	1-3/8»	Ghisa malleabile Tipo C Collegamento infilato
MC075	3/4"	1-1/2»	6"	1-11/16»
MC100	1"	1-13/16»	7-1/16»	1-7/8»
MC125	1-1/4»	2-5/8»	9"	2-3/4»
MC150	1-1/2»	2-5/8»	9"	2-13/16»
MC200	2"	3-1/8»	11-1/2»	3-5/16»
MC250	2-1/2»	4-5/16»	15"	3-7/8»
MC300	3"	4-5/16»	15-1/8»	4-3/4»
MC325	3-1/2»	4-7/8»	18-1/8»	5-5/8»
MC400	4"	4-7/8»	18-1/8»	5-5/8»
FORMI un corpo che di 5 condotti T scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MT050	1/2»	2-1/16»	5-3/8»	1-5/16»	Ghisa malleabile Tipo di T Collegamento infilato
MT075	3/4"	2-1/4»	6"	1-1/2»
MT100	1"	2-5/8»	7-1/16»	1-13/16»
MT125	1-1/4»	2-3/4»	9"	2-5/8»
MT150	1-1/2»	3-1/2»	9"	2-5/8»
MT200	2"	4-1/8»	11-1/2»	3-1/8»
MT250	2-1/2»	5-11/16»	15"	4-5/16»
MT300	3"	5-7/8»	15-1/8»	4-5/16»
MT325	3-1/2»	6-13/16»	18-1/8»	4-7/8»
MT400	4"	7-3/16»	18-1/8»	4-7/8 «
Tipo di TB del corpo del condotto della FORMA 5 (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MTB050	1/2»	1-5/16»	5-1/4»	1-5/16»	Ghisa malleabile Tipo di TB Collegamento infilato
MTB075	3/4"	1-9/16»	6-1/16»	1-9/16»
MTB100	1"	1-13/16»	7-1/8»	1-13/16»
MTB125	1-1/4»	2-7/16»	9-5/16»	3-3/4»
MTB150	1-1/2»	2-9/16»	9-5/16»	3-3/4»
MTB200	2"	3-3/16»	11-13/16»	4-1/8»
Il corpo del condotto della FORMA 5 X scrive (tipo infilato)
CAT #	Dimensione commerciale	A tenue	B tenue	C tenue	Descrizione	Immagini
MX050	1/2»	2-13/16»	5-7/16»	1-3/4»	Ghisa malleabile Tipo di X Collegamento infilato
MX075	3/4"	2-15/16»	6-1/16»	2"
MX100	1"	3-9/16»	7-1/8»	2-1/4»
MX125	1-1/4»	4-7/16»	9-1/8»	2-9/16»
MX150	1-1/2»	4-7/16»	9-1/8»	2-3/4»
MX200	2"	5-3/8»	11-3/4»	3-7/16»
